陕西油罐,储油罐的分类、特点及安装方法详细解说。

浏览: 时间:2021-11-04

由于储存介质的不同,储油罐的形式也是多种多样的。


按位置分类:可分为地上储油罐、地下储油罐、半地下储油罐、海上储油罐、海底储油罐等。


按油品分类:可分为原油储油罐、燃油储油罐、润滑油罐、食用油罐、消防水罐等。


按用途分类:可分为生产油罐、存储油罐等。


按形式分类:可分为立式储油罐、卧式储油罐等。

按结构分类:可分为固定顶储油罐、浮顶储油罐、球形储油罐等。


按大小分类:100m3以上为大型储油罐,多为立式储油罐;100m3以下的为小型储油罐,多为卧式储油罐。


储油罐的特点

陕西油罐


金属油罐


金属油罐是采用钢板材料焊成的容器。普通金属油罐采用的板材是一种代号叫A3F的平炉沸腾钢;寒冷地区采用的是A3平炉镇静钢;对于超过10000m3的大容积油罐采用的是高强度的低合金钢。


常见的金属油罐形状,一般是立式圆柱形、卧式圆柱形、球形等几种。立式圆柱形油罐根据顶的结构又可分为桁架顶罐、无力矩顶罐、梁柱式顶罐、拱顶式罐、套项罐和浮顶罐等,其中最常用的是拱顶罐和浮顶罐。


拱顶罐结构比较简单,常用来储存原料油、成品油和芳烃产品。浮顶罐又分内浮顶罐和外浮顶罐两种,目前内浮顶罐在国内外被广泛用于储存易挥发的轻质油品,是一种被推广应用的储油罐。


拱顶罐



拱顶储罐是指罐顶为球冠状、罐体为圆柱形的一种钢制容器。拱顶储罐制造简单、造价低廉,所以在国内外许多行业应用最为广泛,最常用的容积为1000 -10000m3 。


内浮顶罐



内浮顶储罐是在固定拱顶储罐内部增设浮顶而成,罐内增设随油面上下升降的浮顶可减少介质的挥发损耗,而且由于内浮顶把介质即罐内储料和空气有效隔绝从一定程度上也降低了发生火灾爆炸的危险等级,外部的拱顶又可以防止雨水、积雪及灰尘等进入罐内,保证罐内介质清洁。


这种储罐主要用于储存轻质油,例如汽油、航空煤油等。内浮顶储罐采用直线式罐壁,壁板对接焊制,拱顶按拱顶储罐的要求制作。


外浮顶罐



外浮顶储罐是由漂浮在介质表面上的浮顶和立式圆柱形罐壁所构成。浮顶随罐内介质储量的增加或减少而升降,浮顶外缘与罐壁之间有环形密封装置,罐内介质始终被内浮顶直接覆盖,减少介质挥发。


外浮顶罐常见于大型(至少在 10000m³以上)原油、燃料油、重油储罐。

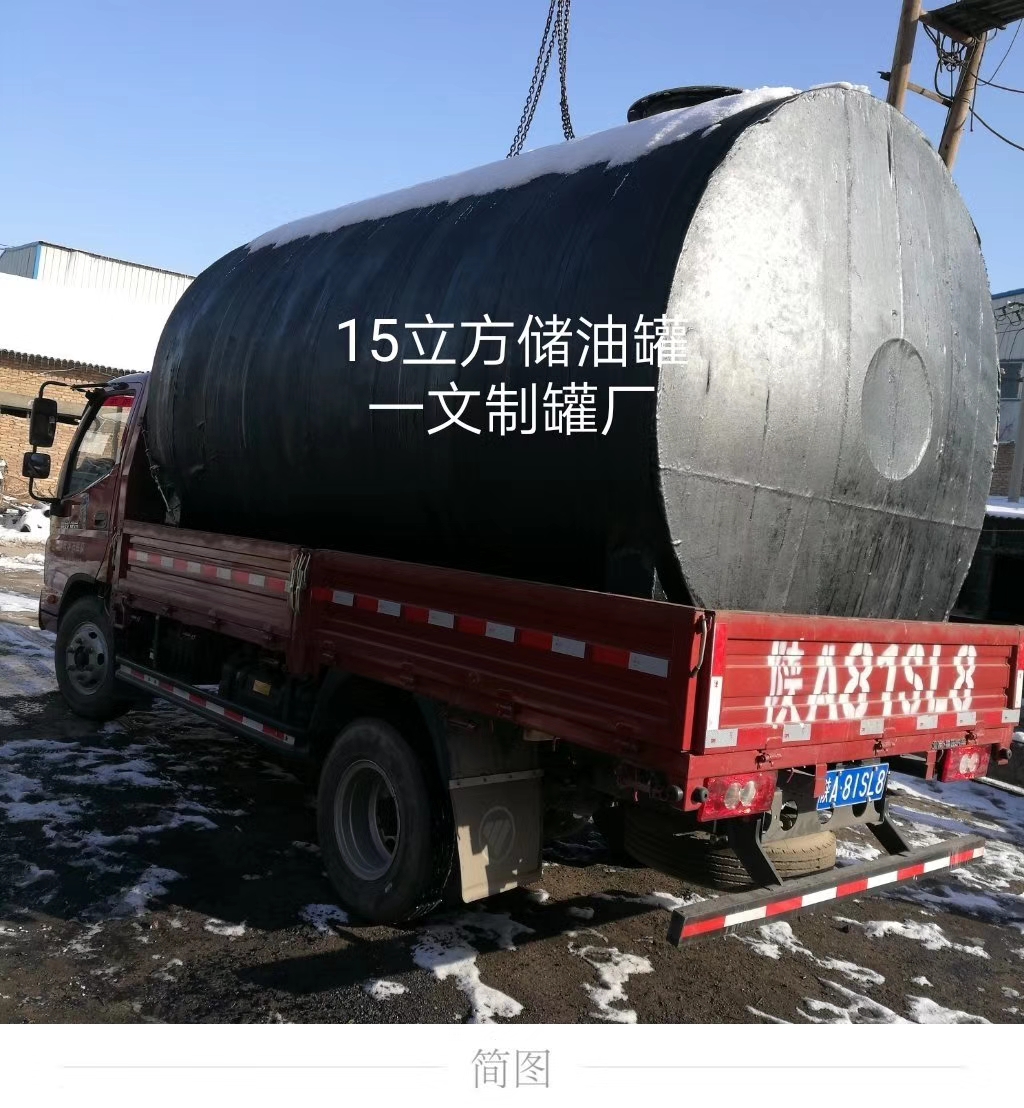

卧式圆柱形油罐



卧式圆柱形油罐应用也极为广泛。由于它具有承受较高的正压和负压的能力,有利于减少油品的蒸发损耗,也减少了发生火灾的危险性。它可在机械,一成批制造,然后运往工地安装,便于搬运和拆迁,机动性较好。


缺点是容量一般较小,用的数量多,占地面积大。它适用于小型分配油库、农村油库、城市加油站、部队野战油库或企业附属油库。在大型油库中也用来作为附属油罐使用,如放空罐和计量罐等。


球形油罐



球形油罐具有耐压、节约材料等特点,多用于石油液化气系统,也用做压力较高的溶剂储罐。


非金属油罐


非金属油罐的种类很多,有土油罐、砖油罐、石砌油罐、钢筋混凝土油罐、玻璃钢油罐、耐油橡胶油罐等等。


石砌油罐和砖砌油罐应用较多,常用于储存原油和重油。该类油罐最大的优点是节约钢材、耐腐蚀性好、使用年限长。非金属材料导热系数小,当储存原油或轻质油品时,因罐内温度变化较小,可减少蒸发损耗,降低火灾危险性。


又由于非金属罐一般都具有较大的刚度,能承受较大的外压,适宜建造地下式或半地下式油罐,有利于隐蔽和保温。但是一旦发生基础下陷,易使油罐破裂,难以修复。它的另一大缺点是渗漏,虽然使用前经过防渗处理,但防渗技术还未完全解决。


地下油罐


地下油罐指的是罐内最高油面液位低于相邻区域的最低标高0.2m,且罐顶上覆土厚度不小于0.5m的油罐。这类油罐损耗低,着火的危险性小。


半地下油罐


半地下油罐指的是油罐埋没深度超过罐高的一半,油罐内最高油面液位比相邻区域最低标高不高出2m的油罐。


地上油罐


地上油罐指的是油罐基础高于或等于相邻区域最低标高的油罐,或油罐埋没深度小于本身高度一半的油罐。


地上油罐是目前炼油企业常见的一类油罐,它易于建造,便于管理和维修,但蒸发损耗大,着火危险性较大。




储油罐的安装方法


金属油罐的制作方法




大型立式金属油罐,由于其直径和高度较大,壁板较薄,不适于整体预制,只能在施工现场进行本体安装。常见的施工方法有正装法、倒装法、气顶法和水浮法几种。


正装法


机械正装法是按施工规范先将罐底在基础上铺设焊好,经真空试漏合格后,将罐壁的第一圈板逐块分别与底板按划线垂直对好并施焊。


当第一圈罐壁组焊完毕,检查合格后再用机械逐块吊装第二圈壁板与第一圈壁板组装焊接,按此方法直至最后一圈壁板组焊完成,再安装顶板。


此种施工方法,大部分作业均在高空进行,不安全因素较多,较难保证质量,目前一般很少采用。


充水正装法适用于大容量的浮船式金属储罐的施工,它是利用水的浮力和浮船结构的特点,为罐体组装提供方便。


其方法是先将罐底铺设在基础上,焊好后经无损探伤及严密性试验合格,将罐壁的第一圈壁板按线逐块分别与罐底焊接,第一圈壁板安装完毕,检查合格后开始安装储罐的浮顶。


当浮顶安装完后,进行充水使浮顶上升到安装其他圈壁板的合适位置,也就是将浮顶作为安装操作平台。此方法在安装浮顶油罐时用的较多。


倒装法



与正装法正好相反,倒装法是先将底板铺好后,然后从上到下进行安装。


其安装顺序是先将罐顶和罐顶下的第一圈壁板在底板上装配并安装好,再将罐顶下的第二圈壁板围在第一圈壁板的外围,并以第一圈壁板为胎具,组对壁板的纵向焊缝并焊成圆形,将罐顶和第一圈壁板整体吊至第一、二圈壁板相搭接的位置停下点焊,再进行环焊缝的焊接。


其他各带壁板均依同样方法顺序安装,直至储罐的最下一圈壁板焊接后与罐底板焊接完成。


倒装法安装基本上在地面进行,避免了高空作业,保证了施工安全,有利于提高工效和工程质量,但需要较大的吊装机具。


充气升顶法



充气升顶法是罐壁倒装法的另一种形式,采用充气升顶法安装油罐既节省人力、物力,又安全可靠,远比采用笨重的起重设备进行倒装法安装要优越得多。


充气升顶法原理是利用罐体本身的结构条件和密封性能利用鼓风机向罐内送入压缩风所产生的浮力使上部罐体上升就位,当罐体浮升到一定高度时,逐渐关小风门,控制进风量,罐体即悬空平衡,此时可逐圈组装焊接,直至最后一圈壁板安装完毕,并与罐底连接。


球罐的制作方法




在我国,施工现场广泛采用的拼装球罐方法有两种:环带组装法和分片组装法。


环带组装法


环带组装法的要点是按照设计图纸对球罐的各个环带,分别在平台上组装焊接好,经检验合格后,然后把各个环带由下至上,或先安装赤道带,后安装下温带,再安装上温带,逐带吊装就位,最后施焊环缝,完成球罐的安装。


环带组装法的优点是环带纵缝的组装精度高,组装的约束力小,高空作业比较少,施工进度快,减少了不安全因素,有利于提高工效。缺点是需组装一个比较大的平台,钢板用的较多,占用施工场地也比较大。


另外,在组装环缝时,往往难以避免强制组装现象的发生,组装后应力较大,焊缝易产生延迟裂纹;同时,需要吊装能力较大的吊装机械。因此,环带组装法一般用于容积等于或小于400m3的球罐。


分片组装法



分片组装法的顺序是首先安装带支柱的赤道板,可以用机械吊车或桅杆进行起吊。


第一块带支柱的赤道板吊装就位并经调整检查合格用钢丝绳张紧固定。然后用同样的方法安装第二块带支柱的赤道板。当相邻两支柱的赤道板临时固定后,即安装两支柱间的赤道板,找平上、下口,调整好对口间隙,用夹具固定。


采用同一方法,将整圈赤道板组装完毕,并检查及校正水平度、球面曲率及上、下口直径的几何尺寸和圆度,然后进行点固焊。赤道带组装完后再组装下温带、上温带及极板。最后进行全位置焊接。


优点是施工准备工作量少,组装速度快,组装应力小,而且组装精度易于掌握,也不需要很大的吊装机械,同时可省去组装平台或只需一简易平台,因而施工现场相对较小。


缺点是高空作业大、需要相当数量的夹具,全位置焊接技术要求高,焊工施焊条件差,劳动强度大。
